Dobrý den,

knihovnu modelů si můžete doplnit importem vlastních 3D modelů ve formátu OBJ. To program umožňuje.

K nožičkám Axilo:

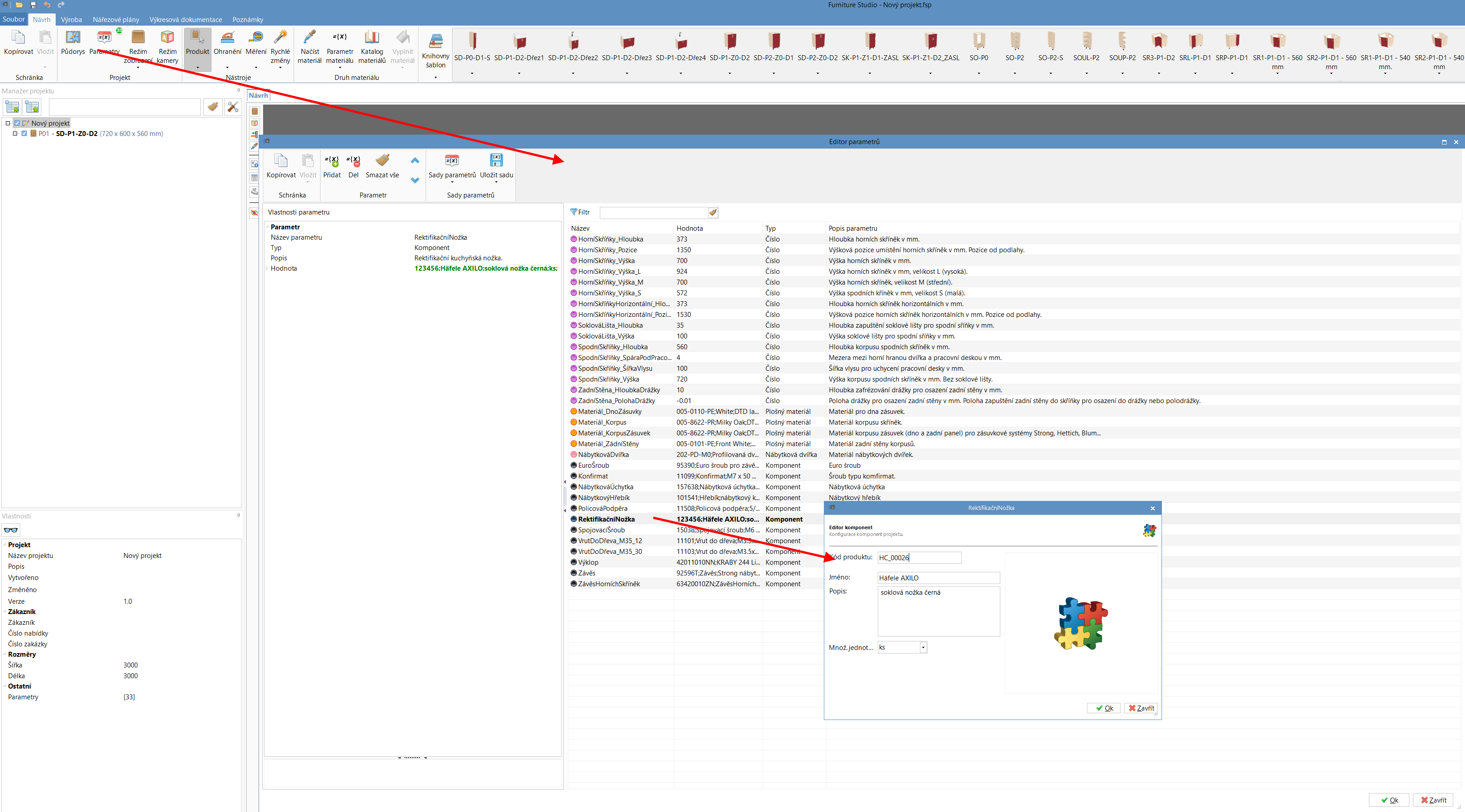

Nožičky axilo jsou standardní rektifikační nožky, které v našem programu máte jako běžné černé plastové nožky. V kusovníku v parametrech projektu si můžete přiřadit vlastní kód a popis nožek, které mají být ve výpisu k objednání.

Není to tak, že v programu jsou úplně všechny modely všeho s objednávacím kódem, na co si vzpomenete, to je nad lidské možnosti. Takových položek jsou miliony a mít ke všemu 3D model a nejlépe popis s kódem k objednání , bohužel není v našich silách. Program není katalogem všech výrobců a dodavatelů, ale standardní 3D konstrukční CAD program.

Model v programu reprezentuje vizuální prvek a k němu lze následně přiřadit  položku do kusovníku. Šablony obsahují kusovníky, do kterých si také můžete zadat potřebné položky k objednání.

Na tomto videu je to lépe vysvětleno: Lekce č.8 - Úprava a tvorba vlastních šablon: komponenty, kusovník materiálu

K modelům Blum:

zásuvkové skříňky mají parametry (na pravé tlačítko myši), kde si můžete zásuvky upravit tak, aby výpočet dna a zadního panelu zásuvky odpovídal rozměrům pro konkrétní zásuvkový systém např. Blum. viz. tento příspěvek: Vkládání parametru zásuvky – 3D návrh a konstrukce – Diskuzní fórum pro Furniture Studio

Časem máme v plánu přidat předem definované sady parametrů, protože program umožňuje tvorbu sad parametrů, s parametry např. pro Blum. Pak bude stačit  jen přepnout u konkrétní skříňky sadu např. na Blum a rozměry dílců pro zásuvky se podle toho přepočítají. Samotný 3D model bočnic už v daném okamžiku není významný, jako samotný výpočet rozměrů dílců.

Hezký den
